Соединение металлических труб без резьбы и сварки

Способы соединения стальных труб

Стальные трубы применяют достаточно широко. Несмотря на широкое распространение пластика, трубы из стали, по-прежнему, используют для монтажа трубопроводов для подачи воды и многих других видов сред.

Сварные соединения на трубах из стали – наиболее распространенный способ монтажа. Однако выполнение этой работы требует профессиональных знаний и навыков. Поэтому при выполнении монтажа своими руками часто используют соединение стальных труб без сварки. Без сварки выполняется и соединение пропиленовых труб с металлическими.

Без выполнения сварочных работ и используя безрезьбовое соединение можно собрать безнапорные трубопроводы из различных видов металлов, например систему водоотведения из чугуна.

Резьбовое соединение

Соединения на резьбе допускается устраивать в тех участках металлической трубы, в которых есть возможность контролировать надежность выполненной стыковки, чтобы, при необходимости, можно было подтянуть соединение. Как правило, резьба на трубах накатывается на специальном оборудовании, но можно нарезать резьбу и вручную.

Для этого отрезается кусок трубы, при этом нужно предусмотреть наличие припуска необходимой длины для резьбовой части. Резьба выполняется при помощи плашки. Инструмент закрепляется на плашкодержателе и выполняется нарезка резьбы. Работа осуществляется так:

Железные трубы укрепляются в тисках, важно исключить возможность прокручивания.
Плашка аккуратно наживляется на конец трубы. Очень важно не допустить перекоса при надевании плашки, так как иначе резьба получится кривой.
Чтобы работать было проще, можно смазать трубу машинным маслом.
В том случае, если плашка застряла и не поворачивается, следует сделать один оборот назад, чтобы удалить нарезанную стружку, которая тормозит продвижение вперед.

Если резьбу нужно нарезать на трубе, расположенной близко к стене, то есть, там, где невозможно выполнить полный оборот вокруг трубы, то следует применять плашкодержатели, снабженные храповым механизмом.

Как правило, соединение стальных труб на резьбе нуждается в уплотнении, для этого используются специальные сантехнические подмотки. Перед тем как закручивать резьбовое соединение, нужно проверить, нет ли на трубах заусенцев или застрявшей стружки. Закручивание резьбы должно проходить с некоторым усилием.

Соединение на фланцах

Иногда нужно выполнить соединение труб без сварки и резьбы. Это соединение на фланцах . Для выполнения соединения используется специальный фитинг – фланец, снабженный резиновой прокладкой. Соединение выполняется так:

На месте, где соединяются детали, выполняется срез трубы. Он должен быть строго перпендикулярным и не иметь заусениц. Фаску на торце делать не требуется.
На выполненный срез надевается фланец.
Теперь нужно вставить резиновую прокладку так, чтобы она выступала за срез на 10 см.
Фланец надевается на прокладку. Затем он соединяется с ответным фланцем, установленным на ту часть трубы, которую требуется присоединить к первой.

При закручивании соединительных фланцев болты ни в коем случае нельзя перетягивать.

Соединение на муфтах

Надежное и герметичное соединение металлических труб муфтой выполняют при сборке безнапорных и напорных трубопроводов.

Выполняется цанговое соединение с использованием компрессионных фитингов или цанги. Таким образом можно состыковать пластиковую трубу с металлической:

Концы труб, подлежащих соединению, обрезают, следя за тем, чтобы срез был ровным и строго перпендикулярным.
На место стыка прикладывается муфта, причем центральная часть фитинга должна быть расположена строго по месту соединения труб.
На трубах ставят метки маркером, которые обозначают положение муфты.
Силиконовой смазкой обрабатывают концы труб и саму муфту.
В муфту вставляется первая труба до метки. Затем вторая труба выравнивается строго по одной оси с первой и на нее надвигается муфта. Ориентироваться при надевании муфты нужно по нанесенной ранее метке.

Особые случаи

При использовании особых видов стальных труб, следует внимательно выбирать способы их соединения. Так, если монтируется трубопровод из оцинкованных труб, то использовать обычные способы сварки не рекомендуется. Дело в том, что цинк имеет температуру плавления намного ниже, чем у стали, поэтому при разогревании труб цинковое покрытие выгорит.

В этом случае, места стыка труб окажется лишено защитного покрытия, что, если не принять меры, спровоцирует коррозию труб. По этой причине соединение оцинкованных труб выгоднее производить без сварки. Например, можно использовать резьбовые фитинги или муфты.

Обсадными называют трубы, которые используют при устройстве скважин, в том числе и тех, что используются для подачи воды в жилые дома. Обсадные трубы выпускают разных размеров, их подбирают в зависимости от конкретных условий.

Чтобы выполнить соединение обсадных труб, применяют сварку либо установку муфт. Как правило, выбор способа монтажа зависит от того, трубы какого диаметра используются для обустройства скважин:

Если труба имеет диаметр менее 50 мм, то удобнее использовать муфтовое соединение.
При размере трубы более 100 мм, выгоднее применять сварку.

Профильные трубы для монтажа трубопроводов, предназначенных для транспортировки жидкостей, практически не применяют, так как в трубах квадратной или прямоугольной формы создается большое внутреннее сопротивление. Но зато этот материал широко применяют для сборки разнообразных несущих конструкций, а также для сборки трубопроводов для прокладки кабелей.

При сборке различных конструкций из металлопрофиля широко используют разные способы сваривания труб. Но, в некоторых случаях, более выгодно использовать соединение профильных труб без сварки. При таком способе монтажа применяют винтовые соединения или установку хомутов.

Читать еще: Металлическая дверь своими руками из уголка

В продаже можно найти простые и крестообразные хомуты, которые подойдут для сборки металлоконструкций из труб квадратной или прямоугольной формы стандартных размеров.

Нужно заметить, что соединение на хомутах по прочности мало уступает сварному.

Способы соединения чугунных труб

Чугунные трубы традиционно используются для монтажа безнапорных трубопроводов канализации. Как правило, в этом случае, применяется неразъемное соединение в раструб трубы . Для герметизации стыка используется льняная пенька или аналогичный материал, который заливается либо жидким цементным раствором, либо заполняется силиконовым герметиком при укладке канализационных труб .

Поскольку трубы из чугуна и стали выпускают одинаковых размеров, то соединение чугунных и стальных труб производят по той же технологии, что и стыковку двух чугунных труб.

Такие соединения прочные и, в то же время, эластичные, поэтому собранные трубопроводы служат десятилетиями. При выполнении соединения гладкий конец трубы вставляется в раструб другой так, чтобы кольцевой зазор между ними был равным по периметру.

Не так давно была разработана технология соединения чугунных труб в раструб с установкой резиновых уплотнительных колец . Применение этой технологии позволяет произвести монтаж намного быстрее.

При установке в чугунном трубопроводе арматуры используются фланцевые соединения. Нужно заметить, что сегодня чугун используют намного реже, чем прежде. При выполнении ремонтных работ в большинстве случаев старые трубы из чугуна заменяют пластиковыми.

Если трубопровод меняется лишь частично, то возникает вопрос, как следует выполнить соединение чугунных труб с пластиковыми? Для решения этой задачи удобно использовать специальные пресс-фитинги с уплотнением соединения паклей или тефлоновой лентой.

Способы соединения асбестоцементных труб

Асбестоцементные трубы изготавливают из портландцемента и асбестового волокна, смешанных в соотношении 4 к 1. Трубы выпускают в разных размерах и используют для монтажа трубопроводов для транспортировки различных сред. Какое соединение асбестоцементных труб следует применить? Ответ на этот вопрос зависит от того, на какое рабочее давление рассчитан трубопровод.

Так, если рабочее давление в трубопроводе планируется небольшим (до 3 кгс/см³), то соединение асбоцементных труб выполняется при помощи муфт из асбестоцемента с резиновыми уплотнителями. Для установки муфты следует использовать специальный домкрат.

Если монтируется напорный трубопровод, рабочее давление в котором будет от 6 кгс/см³, соединение асбестовых труб осуществляется с применением специальных фитингов – муфт Жибо. Герметичность этого соединения обеспечивается наличием резиновых колец, которые устанавливают между фланцами и втулкой из чугуна.

Итак, при строительстве трубопроводов применяют различные виды соединений труб, в том числе соединение металлических труб без сварки. Кроме того, специальные технологии выполнения соединений применяют при установке на трубопровод различных измерительных приборов и аппаратов. Например, для этой цели может быть применено шаровое соединение труб, характеризующееся наличием сферообразного ниппеля в соединяемом фланце.

Что собой представляют цанга и фитинг

Чтобы понять, по какому принципу работают цанговые фитинги, необходимо в первую очередь разобраться в том, что собой представляют цанга и фитинг. Цанга, конструкция которой оптимально подходит для того, чтобы использовать ее для соединения деталей цилиндрической формы, – это металлическая втулка, на боковой стороне которой выполнены специальные разрезы, формирующие несколько пружинящих лепестков. Благодаря наличию таких лепестков цанга оказывает давление на внутренние стенки трубы, тем самым прижимая ее наружную поверхность к стенкам фитингового патрона. Фитинги цангового типа, действующие по вышеописанному принципу, часто называют зажимными.

Схема соединения труб цанговым фитингом

Что касается фитинга, то под данным термином понимается соединительный элемент, используемый для создания трубопроводных систем различного назначения. Фитинги соответствующей конструкции применяются для решения различных задач, к которым, в частности, относятся:

соединение труб одинакового и разного диаметра;
создание в трубопроводных системах угловых соединений;
соединение труб с различными сантехническими устройствами и оборудованием (краны, фильтры, счетчики, насосы и др.).

Основные типы цанговых фитингов

Высокая надежность, которой отличается цанговый зажим для труб, обеспечивается не только самой цангой, оказывающей давление на их внутренние стенки, но и внешней крепежной гайкой. Трубопровод, созданный с использованием таких соединений, отличается высокой надежностью, долговечностью и, что особенно важно, герметичностью.

Преимущества бессварочного метода

Соединяя стояки без сварки, можно:

получить стыковку разъемного типа. Такой вариант приемлем в случае необходимости выполнения ремонтных работ в краткие сроки. Одновременно, такая процедура позволяет повторно использовать те же фитинги, с заменой уплотняющих материалов, что значительно экономит средства;
осуществить стыковку в любом месте, независимо от наличия электроэнергии;
повысить качество соединения, поскольку сваркой не всегда получается точное выполнение шва, чтобы стояки на миллиметр-другой не сдвинулись относительно оси и друг друга;
обойтись без дорогостоящего мастера, поскольку начинающему сварщику осуществить качественную операцию по стыковке стояков – не по силам;
обойтись без дорогих аппаратов и приспособлений, поскольку соединение с помощью фитингов предвидит наличие газового ключа и простых навыков.

Поэтому, такие монтажные работы может сделать своими руками каждый, у кого есть элементарные навыки обращения с ключами и большое желание. Все. Больше ничего не надо.

Надёжные соединения основа качественной работы сантехника. Можно «простить» некрасивое крепление трубы, а некачественное соединение труб или подключение приборов простить нельзя, просто не получится. Рано или поздно они потекут. Читать: Трубы водопровода и водопроводных сетей

Трубы металлические

Металлические трубы соединяются сваркой или резьбовыми соединениями. Все резьбовые соединения и подсоединения сталь–сталь, сталь–чугун обязательно подматываются льном или фум лентой для уплотнения резьбы.

ФУМ лента

При использовании для подмотки льна эффективно использование герметизирующих паст, которые наносятся на лён после его намотки на резьбу. Например, пасты Unipak.

лён и паста Unipak

Важно! Наматывается подмотка строго по часовой стрелке.

Резьбовой сгон обязательно фиксируется контргайкой с подмоткой льна или фум–ленты на место поджима контргайки (под контргайку).

ФУМ расшифровывается, как фторопластовый уплотнительный материал.

Трубы МПТ

Металлопластиковые трубы соединяются обжимными фитингами или пресс-фитингами. Для соединения обжимным фитингом (рис. 1) требуется разводной ключ. Для соединения пресс-фитином (рис. 2) требуется специальное оборудование.

Читать еще: Металлические изделия из листового металла

рис. 1 рис. 2

При использовании обжимного фитинга:

Труба должна быть освобождена от внутренних заусенцев (калибрована) и плотно вставлена в штуцер фитинга;

При закручивании накидной гайки компрессионного (цангового) обжимного фитинга использовать подмотку для резьбы НЕ нужно;

Для соединения типа «Евроконус» используются специальные цанговые фитинги «Евроконус». При отсутствии фитинга евроконус, применяются адаптеры евроконус–плоскость (рис. 3). Читать: что такое евроконус.

Рис. 3

При использовании пресс-фитинга нужен специальный пресс для обжимки фитинга. Соединение пресс-фитингом является не обслуживаемым, то есть в отличие от прижимного фитинга его не нужно, редко, но подтягивать.

Важно! Цанговое (обжимное) соединение является обслуживаемым. То есть, раз год нужно подтягивать обжимную гайку разводным ключом. Из-за этого и некоторых других причин, замуровывать цанговое (обжимное) соединение (подсоединение) МРТ (металлопластиковой трубы) НЕЛЬЗЯ.

Соединение МПТ (металлопластик) пресс фитингом не нужно обслуживать — сделал и забыл на 5-7 лет до замены трубы. Поэтому пресс соединения можно замуровывать в стены или делать скрыто в полостях стен.

Полипропиленовые трубы

Качественным соединением полипропиленовых труб является раструбная сварка на специальном аппарате. Соединение полипропиленовых труб с металлическими трубами осуществляется через переходные фитинги пластик–металл. Место соединения подматывается льном или фум лентой.

Полиэтиленовые трубы низкого давления (ПНД)

Трубы ПНД напорные. Низкое давление в названии относится к технологии их производства, а не применения. Трубы большого диаметра соединяются сваркой (встык или раструбом). Трубы малого (16, 20 мм) и среднего диаметров (32 мм) соединяются специальными соединительными фитингами из полиэтилена.

Трубы сшитый полиэтилен типа Rehau

Отмечу, что Rehau не единственный производитель труб сшитого полиэтилена.

Важно! Трубы и фитинги сшитого полиэтилена, а также специальный инструмент для соединения и монтажа должны быть одной фирмы.

Термин «сшитый полиэтилен» не относится к их конструкции, на трубах нет никакого шва. Это специальная терминология технологии их производства. Условно, сшиваются молекулы материала.

Метод соединения труб из сшитого полиэтилена безрезьбовой, неразъёмный, фитингами и надвижными гильзами. Данный способ соединения можно замуровывать в стену.

Важно! Трубы, фитинги, надвижные гильзы и инструмент для надвижки гильз должны быть одного производителя.

На фото вы видите набор производителя труб из сшитого полиэтилена Rehau. В минимальный набор должны входить: Экспандер (расширитель) для труб с насадками и пресс с комплектом тисков.

Важно! Насадки инструмента для надвижки гильз на фитинги имеют разное назначение и подбираются по типу труб и типу экспандера.

Например, насадки с синими полосами нужны для труб RAUTITAN Flex и RAUTITAN Pink. Насадки для расширителя Rehau с зелёными полосами нужны для труб Stabil. Количество и цвет полос (есть насадки с красными полосами, фото ниже) зависит от типа экспандера.

Расширительные насадки и комплект запрессовочных тисков подбираются по диаметру соединяемых труб.

Способы соединения чугунных труб

Чугунные трубы традиционно используются для монтажа безнапорных трубопроводов канализации. Как правило, в этом случае, применяется неразъемное раструбное соединение. Для герметизации стыка используется льняная пенька или аналогичный материал, который заливается либо жидким цементным раствором, либо заполняется силиконовым герметиком.

Совет! Поскольку трубы из чугуна и стали выпускают одинаковых размеров, то соединение чугунных и стальных труб производят по той же технологии, что и стыковку двух чугунных труб.

Совет! Не так давно была разработана технология соединения чугунных труб в раструб с установкой резиновых уплотнителей. Применение этой технологии позволяет произвести монтаж намного быстрее.

Преимущества и недостатки

Наиболее привлекательная сторона использования цанговых деталей – это простота их установки. Вкупе с металлопластиковыми трубами цанговые соединения можно назвать лидерами в монтаже разводки бытовых водопроводов.

Цанговые фитинги, в сравнении с другими видами соединительных деталей, обладают следующими преимуществами:

Возможность многократного использования. Все, что потребуется для переустановки цанговой детали – это обрезка деформированного участка трубы, возможно замена прокладок на штуцере (если фитинг эксплуатировался длительное время).
Надежность соединения. При правильной установке герметичность гарантируется производителем, поскольку деталь имеет 2-х уровневую защиту и надежную фиксацию.
Низкая себестоимость соединительного узла. Несмотря на то, что закупочная цена на цанговый фитинг зачастую выше сварного варианта, его установка не требует дорогостоящих инструментов или оборудования и занимает несколько минут рабочего времени. В результате монтаж обходится дешевле.
Долговечность. Качественное цанговое соединение будет служить не менее трубопровода, на который он установлен.
Широкий диапазон применения. Производители предлагают цанговые фитинги на любые трубы, будь то металл, пластик или металлопластик.

Из недостатков отмечают ограничения в месте установки. Такую деталь нельзя использовать для монтажа скрытого трубопровода или в труднодоступных местах, поскольку узел нуждается в периодическом обслуживании. Второй недостаток является причиной вышеизложенного – цанговое соединение со временем ослабевает и нуждается в небольшой протяжке.

Использование цангового соединения: краткая инструкция

Цанговые соединения используют для скрепления металлопластиковых труб. Способ, как и материал, новый, но уже успел заслужить признание. Этот метод даже переплюнул использование обжимных неразборных фитингов.

Схема цангового фитинга:

Цанга. Представляет собой хвостик из металла с резиновым уплотнителем.
Обжимное кольцо. Благодаря ему создается герметичное соединение, когда изделие затягивается на трубе.
Накидная гайка. Применяется для затягивания обжимного кольца.

Установка такого устройства достаточно простая. Сначала обрезают трубу с помощью резака. Затем надевается накидная гайка и обжимное кольцо. Труба затягивается в устройство до упора. Обжимное кольцо направляется к торцу трубы. Дальше накидная гайка закручивается на фитинге.

Уплотнительные кольца из резины гарантируют необходимую герметичность соединения. Не нужно дополнительно использовать паклю или прочие герметики.

Один их плюсов цанги считается возможность ее разобрать, но тут есть определенные трудности. При демонтаже повреждаются уплотнительные кольца. Именно поэтому все работы по установке следует выполнять максимально правильно, чтобы исключить последующие ремонтные работы.

Читать еще: Как сделать металлическую сетку своими руками?

Определенные виды цанги применяются для пластиковых изделий. Труба загружается в корпус изделия, а затем обжимное кольцо и гайка стягивается. Так получается герметичный стык.

Что такое цанговый фитинг?

Чтобы разобраться в данном вопросе, нужно понимать определение двух терминов: цанга и фитинг.

Фитинг – переходной или соединительный элемент в трубопроводах различного диаметра, назначения, материалов.

На рынке представлено изобилие фитингов из разных материалов: пластиковых, медных, стальных и т.д.

Монтаж цангового фитинга на пластиковую трубу (вид в разрезе)

Они могут использоваться как для простого соединения двух трубок одинакового диаметра, так и как переходники между трубами разных диаметров, разных материалов (к примеру, переход с медных труб на металлопластиковые), выполнять функции тройников, крестовин, углов, заглушек и т.д.

Цанга – разрезанное пружинистое зажимное кольцо. Оно надевается на трубку и прижимает ее к внутренней втулке. Фиксируется цанга с помощью зажимной гайки.

Благодаря цанговой фиксации фитинга, такое соединение не требует специальных знаний, инструментов или больших физических затрат. Но при этом соединения, произведенные данным способом, являются герметичными и долговечными.

цанговые фитинги могут использоваться при монтаже трубопроводов, транспортирующих горячую и холодную воду, газы, масла, химические среды;
температура транспортируемой среды не должна превышать 175 ºC ;
допустимое давление не превышает 1,6 МПа;
внутренний диаметр зажимных соединителей для пластиковых, металлопластиковых или медных труб представленных на строительном рынке, варьируется в пределах от 8 до 100 мм;
цанговой фитинг может быть прямой, угловой, тройниковый, крестовой и т.д.

Виды цанговых фитингов

прямой цанговой фитинг или муфта. Данный тип используется для соединения отрезков труб одного диаметра из одинакового материала;
переходной фитинг требуется в случае необходимости соединить трубы разного диаметра или для перехода между трубами из разных материалов (к примеру соединение металлопластиковых и металлических труб);

Виды цанговых фитингов (отвод, тройник, муфта, настенное крепление)

угловой или отводный соединитель используют для обустройства углов и поворотов от 45 до 120 градусов;
крестовина – элемент, позволяющий осуществить разводку потока в две стороны;
тройник используют в случае необходимости одностороннего ответвления от потока;
штуцер служит переходником с трубы на шланг;
заглушка нужна для перекрытия потока в конце трубопровода.

Преимущества и недостатки

Цанговой фитинг – наиболее популярный соединительный элемент. Это обусловлено рядом его неоспоримых преимуществ:

доступная стоимость;
широкий модельный ряд;
наличие в ассортименте любых профильных магазинов;
легкость монтажных работ, с которыми справится каждый потребитель;
возможность монтажа подручными средствами без приобретения какого-либо специального оборудования;
герметичность и высокая надежность стыков металлопластиковых, пластиковых или медных труб;
долговечность;
возможность повторного использования соединительных элементов. Благодаря этому цанговые фитинги удобно использовать даже во временных конструкциях;

Для монтажа цанговых фитингов не требуется особый инструмент

Однако существуют и некоторые недостатки:

от времени зажим цанги ослабевает, поэтому существует необходимость периодически подтягивать зажимную гайку;
следствием первого недостатка является категорический запрет на замуровывание цанговых соединителей в стены. Они должны быть всегда доступны для профилактического обслуживания и ремонта;
установка цанговых фитингов хоть и не требует особых знаний и навыков, однако требует ума и осторожности. Затягивать их нужно чувствительно, чтобы не треснула цанга или гайка (особенно это касается пластиковых соединителей).

Виды соединений полиэтиленовых труб:

разъемное, в процессе эксплуатации трубопровод или его элементы могут быть демонтированы,
неразъемное, предполагает эксплуатацию трубопровода без возможности разборки.

Разъемные соединения производятся при помощи стальных фланцев и называются фланцевыми.

Неразъемный способ монтажа требует использования специального сварочного аппарата. При помощи накладываемой на соединение муфты (с подведенными электронагревательными элементами) трубы свариваются друг с другом торцами. Кроме того, существует такой тип соединения, как цанговое. При нём используют компрессионные фитинги. Данный метод применяется при монтаже трубопроводов малого диаметра.

Сварке подвергаются трубы и любые детали, применяемые для создания трубопроводов различной формы и конфигурации. В том числе:

равнопроходные и неравнопроходные тройники,
крестовины,
отводы,
переходы,
втулки для фланцев.

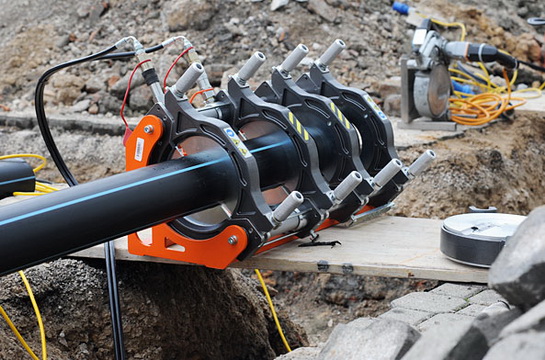

Сварка труб встык

Данный тип монтажа осуществляется при помощи специального сварочного оборудования — механического или электрогидравлического. Механические аппараты используются в работе с системами, которые не будут в дальнейшем подвергаться высокому давлению. Это трубопроводы в жилищном строительстве, канализация, промышленные трубопроводы, предназначенные для отвода жидких стоков. Электрогидравлические агрегаты применяются для монтажа трубопроводов высокого давления и трубопроводов, подвергающихся значительным механическим нагрузкам.

Сварочный шов должен быть равномерным и непрерывным. Это условие является залогом прочности стыка.

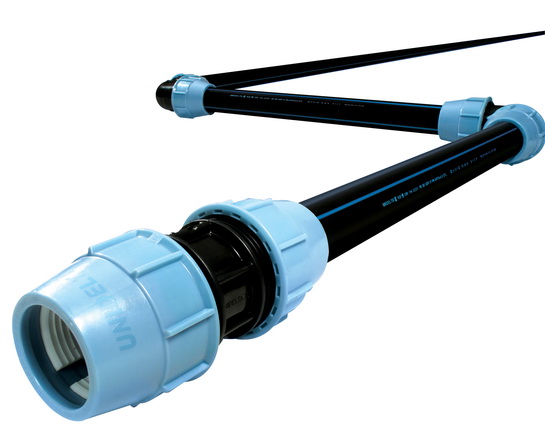

Соединение труб ПНД фитингами

При монтаже трубопроводов небольшого диаметра (до 50 мм) используют цанговое обжимное соединение и компрессионные фитинги. Обычно этот метод применяется в случае, если нет возможности использовать фланцевые соединения или сваривать трубы.

Существует несколько видов фитингов, отличающихся друг от друга способом монтажа:

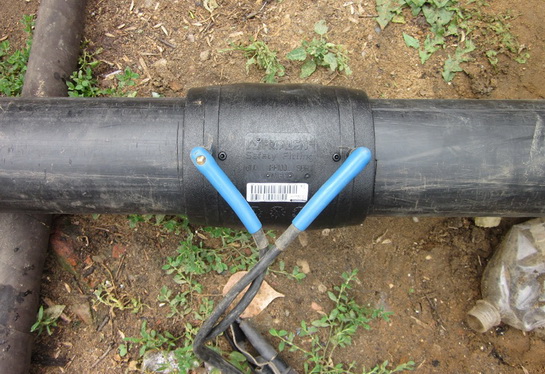

Электросварные.
Компрессионные.
Редукционные.

Помимо фитингов применяют цанговые обжимные соединения, которые выдерживают давление до 25 атмосфер. Их особенность заключается в том, что пластиковая втулка оснащается зубьями, которые врезаются в трубу. Герметичность соединения обеспечивает резиновое уплотнительное кольцо.

Фланцевое соединение ПНД труб

При создании разъемного соединения применяют фланцы. В работе используют втулки под фланцы (они привариваются на концы труб ПНД) и накидные стальные фланцы.

Данный тип соединения применяют:

При подключении ПНД трубопровода к стальным трубам, различным клапанам, насосам.
Для возможности быстрого демонтажа при авариях, прочистке и ремонте.
Для монтажа труб больших диаметров.

Для соединения металлических и полиэтиленовых труб применяют свободные стальные фланцы, диаметр которых соответствует диаметру металлических труб.

Соединение металлических труб без резьбы и сварки
